管道仪器产品

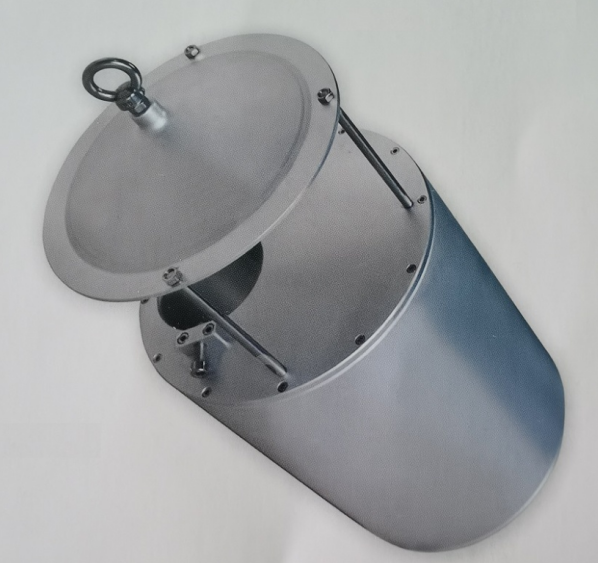

管道声纳检测系统

添加时间:2021-07-09 16:01:53   浏览次数:256

当管道处于满水状态,且不具备排干条件时,采用传统的视频检测手段已无法取得较好的检测效果,而管道剖面声纳成像仪正适用于这类管道(管径或断面尺寸为125-6000mm范围内的各种材质的管道)。

管道剖面声纳成像仪能够对管道较多数结构缺陷(如变形、塌陷、破裂、结垢、支管暗接等)主管道功能缺陷(如沉积、漂浮物)起到准确的检测效果,并可采用鼠标工具进行测量分析。

管道剖面声纳成像仪由声纳头、电缆盘、主机、PipeSonar管道声纳检测成像分析软件四部分构成。其采用声纳成像技术,将水下扫描单元(声纳头)置于管道内部的水下(满管、半管均可),采用爬行器或人工拖拽的方式驱动(可滑行、漂浮)在管道内移动。主机结合PipeSonar管道声纳检测成像分析软件实时采集并显示出高分辨率的轮廓图片。通过分析轮廓特征可判定管道内部的沉积、凝结物或管壁的结构性病害。

声纳探头

●尺寸:总长346mm,直径50mm          ●波束宽度:1.1deg(-3db),圆锥形波束

●材质:不锈钢外壳                      ●范围分辨率:(0.125m范围):0.5mm

●防水:IP68                                ●最大适用管径:6000mm

●工作温度:0-40℃                     ●发射脉冲宽度:4-20us

●存放温度:-20-70℃                  ●接收带宽:500kHz

●声学频率:2MHz                      ●电源要求:26V直流(±1V),0.5A持续,1A                  峰值

主控制盒

●尺寸:110mm*165mm*35mm

●重量:0.2kg

●电源:支持220V市电接入。内置一块21V可充电锂电池,容量不小于11000mAh,可保证持续工作10小时,方便野外环境作业

手动电缆盘

●计数:高精度(±0.1m)编码器,用于计量电缆线的放线长度

●排线:手动排线装置

●防护:IP63,防尘、防水溅

声纳成像采集分析软件

●全中文界面,集成采集和分析功能,安装于电脑上,并通过USB数据线与主控制盒连接,用于在检测过程中实时显示和采集检测图像,并可对声纳图像进行编辑、分析和报告输出;

●可生成二维管壁横断面图(声纳图像表示的是一个个管道的横截面,通过色彩表示从管壁反射回来的回波强度,其中红色表示强的回波信号,蓝色表示弱的回波信号,回波强度说明了管道内壁表面的情况或管道横截面的结构);

●二维管壁纵剖全景展开图及三维管壁模型。并可实现三种视图联动,以定位到选中的缺陷点位置;

●支持测量尺、测量环、测量网格等多种鼠标测量工具,以进行距离(宽度、高度)、直径等测量操作;

●可自动检索管壁横断面轮廓、测量沉积深度、宽度、沉积面(体)积,并标识出沉积物区域;

●支持管壁轮廓编辑功能,可通过鼠标画笔对自动抓取的管壁轮廓进行修改绘制,或设置管道中心点;支持管道中心点自动检索,并可随管壁轮廓编辑动态调整;

●支持二维管壁横断面图播放预览功能,可停止、暂停播放,或通过进度条调节播放进度,支持播放速度调节功能,并可抓取二维及三维图像进行保存;

●支持二维管壁横断面图像效果调节,包括图像增益、降噪、色阶调整,并可选择滤镜效果,在多种色彩模式下切换,如红色、蓝色、绿色、灰度、灰度负片、彩虹等。

●兼容IMG格式的声纳图像数据,可对其进行合并导入。
